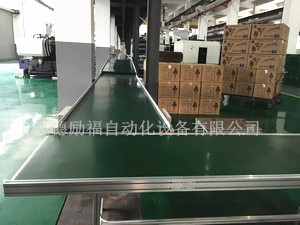

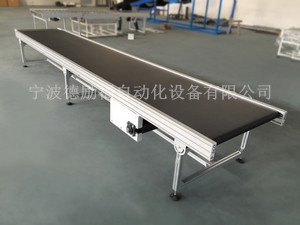

皮带输送机可实现物品的高度和水平距离位移的输送。
皮带输送机由驱动总成,张紧总成,输送皮带,机架体,改向总成,电气控制组成。
皮带输送机具有如下特点：
1) 机头机尾改向和驱动体均采用标准化设计，机架体采用模块化设计，互换性强，易于拼接，具有较高
的柔性集成能力。驱动模块机长1.65m，可根据物流线体的要求安装与机架体的合适位置。
2）皮带输送机一般采用中间驱动和张紧的驱动结构方案，可便于输送机之间的相互连接，具有足够的张紧
行程，行程大于400mm。
3）动力选用减速电机，输送皮带根据客户要求选用PVK带或光面皮带和爬坡皮带。
4）改向和驱动总成优化合理的结构设计，充分考虑皮带跑偏可方便的调整改向滚，可对皮带松动进行
方便的张紧。
5）设备具有皮带纠偏结构设计，皮带跑偏自动纠偏回位。从结构上充分考虑皮带跑偏不撕裂皮带的方案。
6）滚筒及通用件快换式结构设计，易于维护滚筒和轴承。
7） 皮带机与皮带过渡接口按小间隙结构设计，小型货物可顺畅的过渡输送。
8） 驱动处采用防护罩保护模式。
9） 机架采用整体式折弯成型结构，表面平整，强度高度
主要技术参数
|
输送载荷 |
动载：60kg/㎡,静载：200kg/㎡ |
|
输送方式 |
皮带输送，托板形式 |
|
输送物品最大尺寸 |
1000*800*700mm |
|
单件限载 |
80kg |
|
输送宽度 |
皮带宽：1000mm，机架宽：1060mm（可定制） |
|
输送高度 |
按场地高度要求定制 |
|
输送方向 |
单向；正反向 |
|
输送机布置形式 |
水平/倾斜 |
|
输送速度 |
按设备清单 |
|
驱动功率 |
0.75/1.1/2.2/3/4/5.5（KW） |
|
机身材质 |
碳钢 t4mm 板 |
|
支腿材质 |
碳钢 t4mm 板C型折弯 |
|
驱动方式 |
中部驱动滚筒驱动 |
|
驱动滚筒直径 |
φ315碳钢 连体中心轴 |
|
改向滚筒直径 |
φ110碳钢 连体中心轴 |
|
电机品牌 |
SEW/NORD /晟邦 |
|
皮带品牌 |
西格林/永利 |
|
皮带厚度 |
按设备清单 |
|
机身表面处理 |
环氧树脂喷塑 |
|
设备颜色 |
按客户设备技术规范要求 |
